X43W-1.0二通法蘭鑄鐵旋塞閥

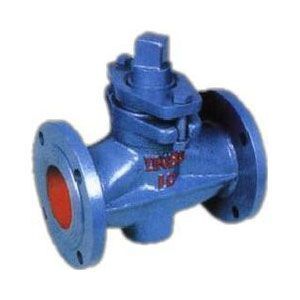

產品名稱：X43W-1.0二通法蘭鑄鐵旋塞閥
產品型號：X43W
連接方式：法蘭
結構形式：二通
驅動方式：手動
產品口徑：DN15-DN300
公稱壓力：0.6MPa
閥體材質：HT200 鑄鐵
產品詳情
X43W-1.0二通法蘭鑄鐵旋塞閥主要性能規范
| 型號 | 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體 | 密封 | ||||
| X43W-1.0C | 0.6 | 0.9 | 0.6 | 煤氣、油品 | ≤100 |
主要尺寸
| 公稱通徑 DN（mm） | 尺寸 | ||||
| L | D | D1 | D2 | z-φd | |
| 15 | 80 | 80 | 55 | 40 | 4?12 |
| 20 | 90 | 90 | 65 | 50 | 4?12 |
| 25 | 100 | 100 | 75 | 60 | 4?12 |
| 32 | 115 | 120 | 90 | 70 | 4?14 |
| 40 | 130 | 130 | 100 | 80 | 4?14 |
| 50 | 145 | 140 | 110 | 90 | 4?14 |
| 65 | 160 | 160 | 130 | 110 | 4?14 |
| 80 | 200 | 185 | 150 | 125 | 4?18 |
| 100 | 230 | 205 | 170 | 145 | 4?18 |
| 125 | 250 | 235 | 200 | 175 | 8?18 |
| 150 | 320 | 260 | 225 | 200 | 8?18 |
| 200 | 350 | 315 | 280 | 255 | 8?18 |
主要材料
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X43W-0.6 | 灰鑄鐵 | 灰鑄鐵 | 可鍛鑄鐵 | 油浸石棉盤根 柔性石墨 |
