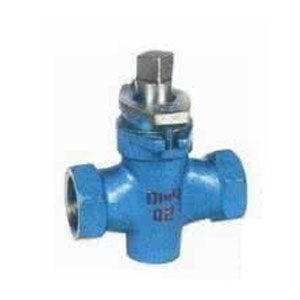

二通內螺紋不銹鋼旋塞閥X13W
產品名稱：二通內螺紋不銹鋼旋塞閥X13W
產品型號：X13W-1.0P
連接方式：內螺紋
結構形式：直通流道
驅動方式：手動
產品口徑：DN15-DN100
公稱壓力：1.0MPa
閥體材質：304，316
產品詳情
二通內螺紋不銹鋼旋塞閥X13W
主要性能規范
| 型號 | 公稱壓力 PN（MPa） | 試驗壓力PS(MPa) | 適用介質 | 工作溫度（℃） | |
| 殼體 | 密封 | ||||
| X13W-1.0P | 1.0 | 1.5 | 1.1 | 硝酸、醋酸 | ≤250 |
主要零件材料
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X13W-1.0P | 不銹鋼 | 不銹鋼 | 不銹鋼 | 油浸石棉盤根 柔性石墨 |
主要尺寸
| 公稱通徑DN | 管螺紋G | 尺寸 | |||||
| L | □S | □S1 | h1 | H | |||
| 15 | 1/2 | 85 | 30 | 12 | 26 | 99 | |
| 20 | 3/4 | 90 | 36 | 16 | 34 | 124 | |
| 25 | 1 | 110 | 46 | 18 | 38 | 133 | |
| 32 | 11/4 | 130 | 55 | 18 | 45 | 152 | |
| 40 | 11/2 | 150 | 60 | 26 | 55 | 212 | |
| 50 | 2 | 170 | 75 | 28 | 74 | 260 | |
| 65 | 21/2 | 220 | 90 | 32 | 82 | 295 | |
| 80 | 3 | 250 | 105 | 36 | 125 | 327 | |
| 100 | 4 | 300 | 140 | 46 | 135 | 425 | |
本文來自：北方閥門集團有限公司，轉載請注明出處：http://www.yz-zhicheng.com.cn/html/cpxt/xsf_37_657.html
