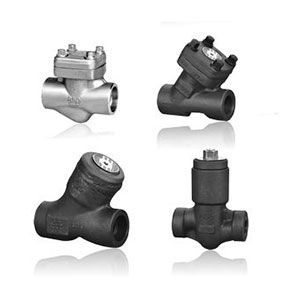

Y型鍛鋼止回閥

Y型鍛鋼止回閥介紹：

"Y"型鍛鋼閥有三種閥蓋設計形式：第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封.

可設計成"Y"型閥的有截止閥和止回閥

Y"型閥設計結構和特征：

"Y"型截止閥和止回閥閥門符合ANSIB16.34.檢驗與測試按API598,標記按MSS-SP-25.

采用以下結構：

全徑和縮徑

升降式和球式止回閥

按需內置彈簧

可拆卸實習閥瓣

自定義壓板壓套式

整體式上密封座

明桿支架型(OS&Y)

螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋

承插端符合ASMEB16.11

螺紋連接端（NPT）符合ANSI/ASMEB1.20.1

閥瓣可變換為針型、節流型、球型、止回型

Y型鍛鋼止回閥相關壓力：

800LB

900LB～2500LB

800LB

Y"型閥設計結構和特征：

"Y"型截止閥和止回閥閥門符合ANSIB16.34.檢驗與測試按API598,標記按MSS-SP-25.

采用以下結構

全徑和縮徑

升降式和球式止回閥

按需內置彈簧

可拆卸實習閥瓣

自定義壓板壓套式

整體式上密封座

明桿支架型(OS&Y)

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
Y型鍛鋼止回閥尺寸(MM)和重量(KG)
