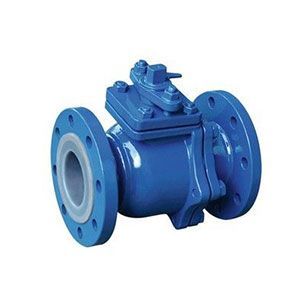

襯氟法蘭球閥Q41F46
產品名稱：襯氟法蘭球閥Q41F46
產品型號：Q41F46
連接方式：法蘭
結構形式：浮動直通
驅動方式：手動
產品口徑：DN15-DN250
公稱壓力：1.0mpa-1.6mpa
閥體材質：鑄鐵
產品詳情
Q41F46襯氟法蘭球閥
襯氟法蘭球閥引用標準：
遵循GB/T12237，APl 608, API 6D標準
襯氟法蘭球閥結構特點：
球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉.
本廠球系列為Q41型,為對開二片式結構型式.
1、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。
3、采用全塑料襯里工藝，耐介質的強腐蝕。
襯氟法蘭球閥主要零件的材料說明：
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 球體/閥桿 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 3 | 襯里/閥座 | PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO | |||||
| 4 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE（F4） | PTFE（F4） | PTFE（F4） | |||
| 6 | 支架 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||
| 7 | 螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni2 | |||
| 8 | 緊固螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 9 | 操作手柄 | WCB | WCB | WCB | |||
襯氟法蘭球閥主要外形尺寸：
| 公稱通徑 | 標準值 | 參考值 | ||||||||||
| DN (mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | W | D0 | H | WT(Kg) |
| PN 1.0MPa | ||||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 2.5 | |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 | |
| 25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 100 | 4.5 | |
| 32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 | |
| 40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 | |
| 50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9.5 | |
| 65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 300 | 145 | ||
