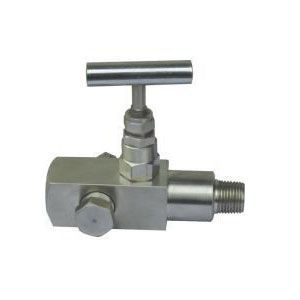

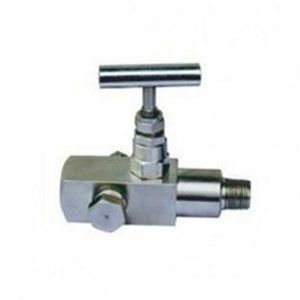

壓力計截止閥J29W
產品名稱：壓力計截止閥J29W
產品型號：J29W
連接方式：外螺紋
結構形式：直通式
驅動方式：手動
產品口徑：DN3
公稱壓力：1.6-32.0MPA
閥體材質：不銹鋼304，316
產品詳情
壓力計截止閥J29W產品簡介:
壓力計截止閥J29W產品直角十字,雙手輪開關設計,接口為內螺紋連接。壓力計截止閥J29W錐面或球面密封,型號分別有J29W，J29H型號。本產品廣泛應用與化工、電力、冶金等工業及建筑上的測量管道上使用.
壓力計截止閥J29W性能及參數:
1.適用工作溫度: -29℃～+538℃.
2.公稱壓力: ≤10000Psi.
3.適用介質: 水,油,氣等腐蝕性與非腐蝕性介質.
4.制造標準: GB/T12224-2005 JB/T7747-1995.
5.閥門檢驗與試驗: GB/T13927-1992。
壓力計截止閥J29W主要零部件材料:
| 序號 | 零件名稱 | 材質 |
| 1 | 螺紋套 | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 管接頭 | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 墊片 | 紫銅 PTFE RTFE |
| 4 | 螺紋套 | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 閥體 | 20# A105 SS304 SS304L SS316 SS316L |
| 6 | 填料墊 | PTFE 柔性石墨 金屬盤根 |
| 7 | 填料 | PTFE 柔性石墨 |
| 8 | 填料壓蓋 | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 鎖緊螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 閥桿 | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 手輪 | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 帶帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 13 | 閥桿 | 20# A105 SS304 SS304L SS316 SS316L |
壓力計截止閥J29W技術圖紙及外型結構尺寸:
| 型號 NO. | 公稱通徑 DN | M1 | M2 | L | L2 | H | D0 |
| J29W/H-1 | DN3 | M20X1.5 | M14X1.5 | 60 | 56 | 86 | ø70 |
