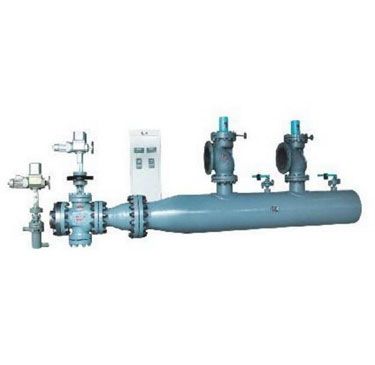

電廠減溫減壓裝置

結構特點

一體式WY系列減溫減壓裝置是本公司積多年設計、制造經驗，并吸取國外先進產品結構，經技術優化設計而成的減溫減壓裝置。

一體式WY系列減溫減壓裝置由減壓系統（減溫減壓閥、節流孔板等）、減溫系統（高壓差給水調節閥、節流閥等）、安全保護裝置（安全閥、止回閥）等組成，主要特點如下：

1.采用減溫減壓閥，使整套裝置的長度大大縮短，減少了占地面積，降低了工程投資。

2.減溫減壓閥內設有節流網罩，增強減溫水的霧化效果，保護了閥座及閥體，延長了閥門的使用壽命，同時也降低了裝置的噪音。

3.溫度調節系統采用高壓差給水調節閥，既減小了閥門內的泄漏量，也省去了裝置傳統結構中給水分配閥的回水支路，方便了裝置的布局。

4.同一口徑的高壓差給水調節閥有不同的流置系數Cv值可供選擇，使溫度調節系統的調節靈敏度及精確度大大提高。

5.減溫減壓閥、給水調節閥配用直行程執行機構，去除了傳統的杠桿鉸鏈機構，減少了中間環節的空行程，進一步提高了調節系統的靈敏度及精確度。

6.減溫減壓閥、給水調節閥配用氣動薄膜式執行機構，滿足了特殊用戶的需要，具有充分利用能源的優點。

主要性能指標

1.進口蒸汽壓力P1≤ 5.4MPa,t1≤485℃

2.出口流量Q：減溫減壓裝置出口流量Q的變化范圍為10%Q～100%Q，在此范圍內調節比較理想。若有特殊要求，可與本廠技術處協商另定

3.出口蒸汽壓力P2：出口蒸汽壓力P2的調節精度不低于2.5級

4.出口蒸汽溫度t2：出口蒸汽溫度t2的調節精確度不低于2.5級

5.噪音：裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于85分貝

供貨范圍

減溫減壓裝置的供貨范圍為：

1.減壓系統：減溫減壓閥、電（氣）動執行機構、節流孔板等

2.減溫系統：給水調節閥、電（氣）動執行機構、節流閥等

3.安全系統：安全閥、止回閥等　

4.管路系統：蒸汽管道、過渡管、減溫水管等

5.配套附件：截止閥、雙金屬溫度計及接管、壓力表及三通閥、彎管、接頭、法蘭、襯墊、螺栓、螺母、墊圈等

訂貨需知

訂貨時請?zhí)峁┫铝匈Y料：

1．出口蒸汽流量Q

2．進口（一次）新蒸汽壓力P1、溫度T1

3．出口（二次）蒸汽壓力P2、溫度T2

4．減溫水壓力Pb、溫度Tb

5．控制方式：是否配熱控柜

6．注明執行機構是電動或是氣動薄膜式
