球閥式排污閥Q41M
產品名稱：球閥式排污閥Q41M
產品型號：Q41M-25
連接方式：法蘭
結構形式：直通式
驅動方式：手動
產品口徑：DN20-DN150
公稱壓力：2.5mpa
閥體材質：HT200
產品詳情
產品說明
| 公稱通徑DN（mm） | 球閥式主要尺寸 | |||||||
| L | D | D1 | D2 | B | Z-Φd | H | L0 | |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 110 | 160 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 145 | 160 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 175 | 300 |
| 65 | 290 | 180 | 145 | 120 | 20 | 4-18 | 195 | 300 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 225 | 320 |
| 100 | 350 | 215 | 180 | 155 | 24 | 8-18 | 250 | 320 |
| 125 | 400 | 245 | 210 | 185 | 26 | 8-18 | 270 | 320 |
| 150 | 480 | 280 | 240 | 210 | 28 | 8-23 | 290 | 320 |
【 適用介質 】
蒸汽、水、氣體、導熱油等，最高溫度可達350℃，閥門外形主要連接尺寸按截止閥、柱塞閥、閘閥、排污閥標準設計。
【 主要尺寸 】（ Q41M-25 ）
| 公稱通徑 | 球閥式主要尺寸 | |||||||
| L | D | D1 | D2 | B | Z-Φd | H | L0 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 155 | 250 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 175 | 300 |
【 主要密封部件 】
Q41M排污閥密封座、填料環均采用高溫、耐磨、耐腐蝕，回彈性強，自潤滑性好，國內最先進的高強度碳石墨材料。每臺閥門均經過強度試驗和氣密封試驗，連續啟閉5萬次無泄漏，是當前國內節能效果最為顯著的閥門。
【 性能規范 】
| PN1.6（16） | 整體法蘭高溫球閥（替代截止閥、柱塞閥） |
| 球閥適用介質 | 水、氣體、蒸氣、油品 |
| Q41M球閥式閥體材料 | HT200 |
| 球閥工作溫度 | ≤300℃ |
本文來自：北方閥門集團有限公司，轉載請注明出處：http://www.yz-zhicheng.com.cn/html/cpxt/df_44_1119.html
上一篇：QJ41M高溫球閥替代截止閥

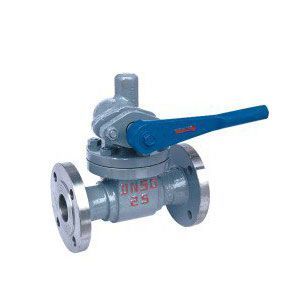

下一篇：Z44H快速排污閥
